StarFish 990F拖曳式側掃系統  



高分辨率StarFish側掃聲納用于目標檢測。StarFish 990F是基于流行且經過驗證的450F設計，水平波束寬度為0.3°。

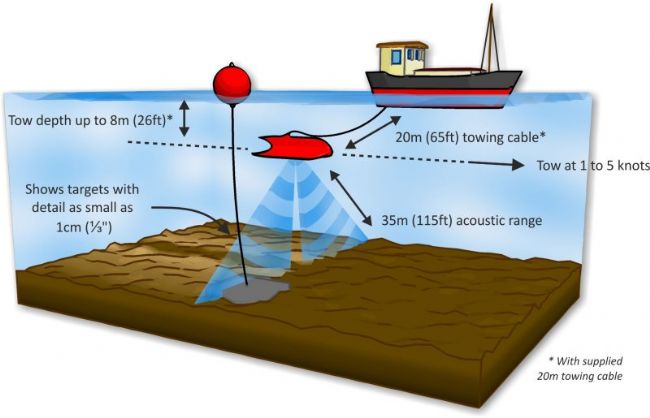

StarFish 990F在每個通道上具有探測35米距離的能力（總覆蓋范圍為70米），是港口，學術研究，河流和運河等內陸水道的高分辨率測量的理想工具。
先進的設計
緊湊的流體動力學，全身三翅片設計提高了聲納在被拖曳時的穩定性，從而有助于提高其圖像質量。可以在現場更換或更換電纜。還可提供額外的電纜長度，以幫助您選擇最適合您需求的解決方案。
StarFish 990F設計為“即插即用”，通過USB連接與Windows PC或筆記本電腦連接，配有軟件，可以捕獲和記錄海底下面的實時圖像。
緊湊，堅固和便攜
StarFish 990F聲納的長度不到15英寸，足夠小，可以放在你的帆布背包中運輸。990F牽引系統重量輕，可以手動快速部署，無需固定安裝，便于從任何船只上運輸和操作。StarFish Peli Case為運輸和存儲StarFish系統提供了堅固耐用的防水方法。
系統設置

通過USB連接電源和任何基于Windows的PC或筆記本電腦，使用StarFish Scanline軟件顯示，記錄和回放數字聲納圖像。

1. 990F側掃聲納“拖魚”傳感器
2. Starfish 990 Top Box（包括USB和電源線）
3. 20米電纜
4. AC電源適配器（支持110V和240V）
5. 直流電源9V-28V（即電池）
6. PC或筆記本電腦

特征

• 0.3°波束寬度，適用于高清晰度。
• 便于攜帶 - 適合您的帆布背包。
• 通過簡單直觀的軟件即可在任何PC上即插即用。
• 高可見度紅色，有助于定位和跟蹤。

產品規格
StarFish 990F Towed Sidescan傳感器

外形尺寸
長度	378毫米（14.9英寸）
寬度	110毫米（4.3“）
高度	97毫米（3.8英寸）
重量
在空氣中	2.0千克（4.4磅）
在水里	1.0千克（2.2磅）
耐壓	50米（164英尺）
頻率	1000kHz
工作范圍	每個通道1米至35米，最大覆蓋范圍為70米
操作模式	CHIRP脈沖壓縮
脈沖長度	100us典型



電纜
長度	20米（65英尺）
最小彎曲半徑	30毫米（1.2英寸）
材質	Kevlar加固件
傳感器
材質	增強紅色聚氨酯橡膠
垂直光束寬度	60°
水平光束寬度	0.3°

StarFish 990

外形尺寸
長度	166毫米（6.5英寸）
寬度	106毫米（4.2英寸）
高度	34毫米（1.3英寸）
重量
空氣	0.4千克
工作電壓	9-28V DC
耗電量	2.5W



接口
功率	2.1毫米
數據	USB 2.0 B型連接器
溫度范圍	-5°C至+ 40°C
IP范圍	IP50

StarFish 20米牽引電纜
零件號BP00235

牽引電纜
長度	20米（65.6噸）
最大承受拉力	> 150公斤（330.7磅）
材質	黑色聚氨酯



外形尺寸
長度	約70毫米（2.7英寸）
寬度	約50毫米（2.0英寸）
高度	約35毫米（1.4英寸）
主要輸入	90-264V AC，47-63Hz
直流輸出	12V穩壓



工作溫度	0°C至+ 40°C
貯存溫度	-20°C至+ 85°C



長度	大約2米（6.5英尺）
連接器	2.1mm x 11mm直流電源插頭
額定電壓	12V至24V DC

  適配器

電纜
長度	約150毫米
額定電壓	12V至24V DC


StarFish Peli™運輸箱
