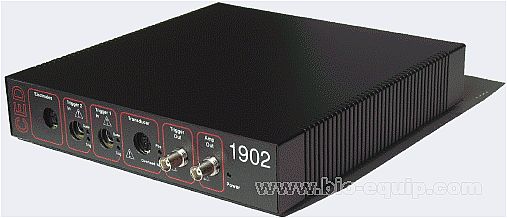

CED1902放大器


CED1902前置隔離放大器可應用于EMG、EEG、ECG、ERG、誘發反應、皮膚電阻測量、震顫分析、聽覺腦干誘發電位、其它生命科學研究、工程研究等領域。

系統介紹

1902 是一款多功能模塊化信號調節器，與計算機控制的數據采集系統協同工作，設計應用領域廣泛，可以接收各種不同來源的生物電和儀表信號。
該系統有單道或多道多種不同配置，通過串口與計算機通訊，這就可以同時控制多組放大器模塊。

軟件可控特性

增益設置可編程，也可讀。
高通及低通濾波器選擇性設置
12位精度基線漂移動態控制
選擇性的電源陷波濾波器
AC/DC耦合
選擇性輸入電位鉗制

1902程控型放大器的主要優點在于信號調節器與數據采集軟件間可以交互通訊，1902可由CED的Spike2和Signal兩款數據采集分析軟件直接控制，也可由其它獨立應用程序進行控制。


隔離電極信號輸入

1902放大器依據的設計標準是英國主要的生理學實驗室聯合制定的隔離放大器標準，符合EN 60601-1要求。它提供低噪音差分電極輸入端口，為研究EEG、EMG、ECG及其它誘發電位反應而專門設計。

重要聲明：CED1902僅用作科研設備，而非EC醫療設備定義的醫療設備。

傳感器輸入端口(非隔離)

該傳感器的輸入端口廣泛適用于各種橋式傳感器及其它傳感器，它可以接收單端輸入和差分輸入信號，并提供5v及12v的輸出電壓，向需要電壓驅動的多種類型傳感器輸出激勵電壓。其應用包括：等張作用力測量、形變測量、溫度、壓力、加速度、位移及角度測量等。


標準特性

數字濾波器，濾波范圍用戶自定義輸入。
觸發輸入脈沖轉換器，將高電平脈沖或開關閉合轉換為5V TTL。
過載指示器，可通過軟件讀出。
EMG濾波器，帶全波整流電路和濾波后增益程控功能。
16位精度的ADC卡，用于將傳感器和其它低帶寬信號轉變成數字信號，并將結果經串口線下傳。

1902專用功能模塊

刺激偽跡鉗制功能，防止使用高強度磁或其它刺激時放大器電荷飽和。
緩沖器，維持單一參比電極輸入多通道輸入信號時的共模抑制。
5導聯ECG前端輸入，軟件切換控制。可用導聯：I、II、III、aVL、 aVR、aVF和V；校準器：1mV 方波；增益選擇范圍：x100-x100,000。
2502皮膚電導測量擴展模塊，采用恒定DC電位法直接測量導電性（GSR）。


應用領域

1902適用于直接記錄EEG、EMG和ECG等多種類型的生物電信號，當輔之以其它模塊，也能用以測量皮膚電阻。非隔離傳感器輸入端口用于連接多種類型傳感器，以采集作用力、溫度、加速度、張力和位移等數據。
Spike2和Signal軟件均包含控制1902的內嵌模塊，每一款軟件都可與1902交互通訊，自動調整比例標尺，自動添加標記，用于標識放大器設置參數的相應改變。放大器的參數設置存儲于Spike2和Signal軟件的采樣配置文件中，因此在不同的實驗間切換時，放大器自動恢復設置的參數。

CED1902和Spike2

Spike2采用連續時間記錄方式將事件和波形數據記錄成一個文件，使其成為睡眠研究、生物力學研究、行為學研究和心血管研究的理想選擇。1902的增益和軟件控制的其它設置的改變會連同波形數據一起以文本標注形式保存下來。
利用動態光標，在記錄放大和濾波后信號的同時，可以自動測量信號數值，如檢測ECG和血壓波形的特征，其時間、數值以及其它測量結果能夠被繪制成XY視圖，也可以電子數據表格格式導出。結果可保存于數據文檔中獨立的數據通道，以標記數據測量的位置和結果。

CED 1902 和 Signal

Signal是一款逐頻掃描記錄系統，更適用于如誘發反應（視覺、聽覺、電學、TMS）之類的研究。如與測力裝置聯合使用，也適用于生物力學研究。對于TMS和電刺激類實驗，設計1902的輸入電位值鉗制選項的目的在于抑制刺激偽跡，否則，如果記錄位點緊鄰刺激位點時，電刺激將造成放大器的電荷飽和。



CED 軟件客戶化定制

Spike2和Signal軟件都包含腳本語言，允許用戶自定義系統，以滿足自己的特定要求。腳本語言能用于控制軟件的每一項特性，包括對1902的控制。通過使用對話框和工具條，用戶可以創建個性化的1902控制功能，以及應用于特定研究的參數設定。
