一、什么是金相顯微鏡

光學顯微鏡依據使用場景和功能結構的不同，有不同種類劃分，如用來觀察切片的生物顯微鏡、觀察細胞培養的倒置生物顯微鏡、觀察熒光標記的熒光生物顯微鏡等，此外還有用于材料、金屬觀察分析等工業等領域的金相顯微鏡，這篇文章將從金相顯微鏡的基本應用、結構特點、觀察方式、與生物顯微鏡的區別等方面帶大家了解清楚。



金相顯微鏡的應用領域




薄膜厚度測量

（1）鋼鐵等金屬合金材料的相面觀察分析，如各類鋼材的金相組織觀察

（2）印刷電路板、硅片、液晶板、纖維、鍍涂層、工件等表面狀況分析檢測





金相顯微鏡的特點：

由于應用場景和觀察試樣的差異，金相顯微鏡在結構部件、觀察方式上有不同的選擇：

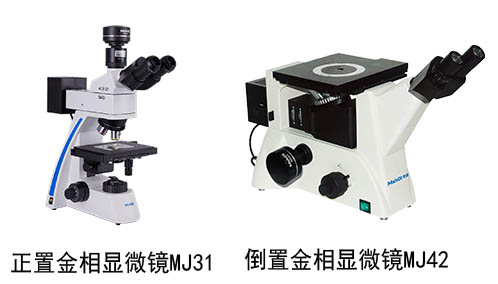

（1）正置VS倒置
正置結構一般指載物臺在物鏡下方，倒置結構指載物臺在物鏡上方，根據試樣不同，選擇不同結構形式。主要考慮以下兩點：
①制樣要求。正置結構工作空間較小，試樣尺寸不能過大，同時要求試樣的底面和觀測平面保持水平，尤其在進行高倍率觀測表面時，試樣表面傾斜會導致局部失焦；倒置結構上部空間無限制，可對大型工件進行觀測，同時只需保持工件底部水平。

②是否需要透射。無限遠金相正置結構一般具有反射和透射觀察功能，試樣可以是透明或不透明材質，可以用透反射同時照明；金相倒置結構一般采用反射光路，從底部進行觀測。



（2）反射VS透射
反射指照明光從物鏡射出，經過試樣表面后反射進入物鏡，透射是指光線從聚光鏡出發透過試樣后進入物鏡，后者一般要求試樣為透明材質。

反射是金相顯微鏡的典型照明方式，適合看不透明樣品，固定筒長時代的正置金相顯微鏡筒長只有落射，因為其光學特性，使用落射和使用透射成像有倍率差異，會導致測量不準確，同時使用透反射還會產生模糊。



（3）明場光源：鹵素燈VS LED燈

鹵素燈色溫在3200K左右，發黃光，光線柔和，光譜接近太陽光，顯色性好，穿透性強，成本較低，但發熱大，色溫隨亮度變化變化，一般搭配濾色片調色使用；LED燈有3200K暖白光和5000K以上冷白光兩類，色溫恒定，亮度高，能效好，壽命長。使用者可根據觀察習慣及預算，選擇不同的光源。



（4）觀察方式：明場VS暗場VS偏光VS微分干涉（DIC）
應用于材料方面的金相顯微鏡主要有四種觀察方式，樣品中的差異在不同觀察方式的圖像中有不同的特征。

①明場：利用照明光線直接照射在被測試樣上反射或透射后觀察，適用于常規組織的檢測，如珠光體、鐵素體、馬氏體等金相組織的觀察；



明美正置金相顯微鏡MJ43在20X物鏡拍攝下的金相組織



②暗場：利用丁達爾效應所產生的光的衍射、繞射，通過在試樣表面散射進行成像，可以觀察細小塵埃、極細的劃痕裂縫、凹凸及鑒別透明非金屬夾雜的色彩等細節。


暗場下的細小劃痕
（明美顯微鏡MJ33，10X物鏡）


暗場下的砂紙粉末



③偏光：對具有雙折射性的物質進行檢查，如多相合金中相的鑒別、各向異性金屬組織顯示、非金屬夾雜物的鑒別、半導體材料、液晶、結晶、金屬組織、礦物、纖維等表面觀察等。


偏光觀察下的礦物晶體



④微分干涉（DIC）：利用直線偏振光通過DIC棱鏡（渥拉斯通棱鏡Wollanston prism）后的干涉現象，形成明暗和對比度變化，可進行立體觀察，可應用于各相組織在拋光下的識別，可清楚地顯示明場下觀察不清楚的相，也可觀察液晶模組的壓焊粒子，硅片的結晶缺陷、磁頭研磨面的損傷檢測、金屬組織、礦石表面、涂裝面等。

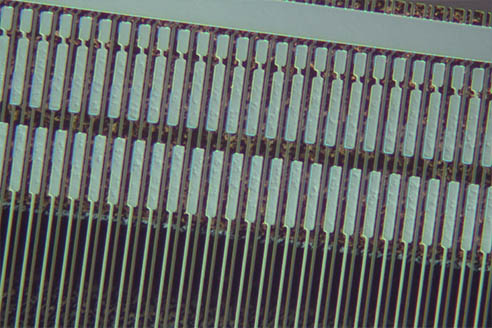

明美金相顯微鏡MJ33在10X物鏡下拍攝的微分干涉圖像

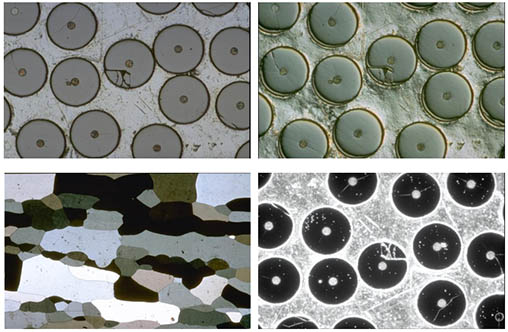

四種觀察方式對比：①明場，鏡面處亮；②微分干涉（DIC），立體感 ③偏光，雙折射性的巖石；④暗場，劃痕處與邊緣亮

按照現代儀器設備“模塊化設計，積木式結構”的設計理念，這四種觀察方式并不一定固化在每一臺金相顯微鏡上，而是以明場作為基本核心，其他功能按需進行升級，前提是金相臂留了升級空間。如暗場觀察是在明場基礎上升級暗場塊和明暗場物鏡、偏光是在明場基礎上升級起偏器和檢偏器、DIC則是在偏光基礎上升級更高功率的光源、一對DIC棱鏡和DIC物鏡。



二、金相顯微鏡與生物顯微鏡的不同

金相顯微鏡和生物顯微鏡在光學成像原理等方面有很多一致性，但在結構、部件等方面也存在區別：

（1）載物臺

金相顯微鏡對樣品尺寸形式并無嚴格規定，如果是透反射照明，載物臺中間通常放置一塊透明玻璃，可以隨意放置微小固體樣本進行觀測；生物顯微鏡一般是使用樣品夾對樣本玻片進行支撐固定，載物臺中間一般是鏤空的，以便實現油浸物鏡高倍觀察。



（2）照明方式

生物顯微鏡一般采用透射照明，用來觀察透明和半透明的樣本，而金相顯微鏡首先要求反射照明，以便觀察不透明的樣品，正置金相顯微鏡還可能有透射照明。



（3）物鏡的區別
生物顯微鏡的物鏡一般對玻片厚度有要求（載玻片1.2mm左右，蓋玻片0.17mm），其物鏡通常標有 “∞/0”（不用蓋玻片）、“∞/0.17”（需要0.17mm蓋玻片）、“∞/1.2”（倒置顯微鏡）、“∞/-”（可以加也可以不加蓋玻片），這是為了校正玻璃對于光折射的影響。金相顯微鏡的物鏡通常標有“∞/0”或“∞/-”，同時在工作距離上，金相顯微鏡一般比生物顯微鏡的物鏡要大，同倍率的景深會更大，數值孔徑NA更低。

另外，生物顯微鏡沒有專門的暗場物鏡，而金相暗場一般需要專門的BD明暗場物鏡。


可用于金相顯微鏡的物鏡，標有“∞/0”、“∞/-”



用于倒置生物顯微鏡的物鏡，標有“∞/1.2”、“∞/-”



三、明美解決方案

（1）可實現多種觀察方式的正置金相顯微鏡

推薦：正置金相顯微鏡MJ31/MJ33/MJ43+顯微相機MSX11/MSX2/MDX10





• 具備反射/透射觀察，可選鹵素燈和LED光源
• 模塊化設計，安裝升級簡易便捷
• 標配明場、暗場、偏光觀察方式，可升級DIC觀察
• 標配半復金相明場物鏡，高清晰度高色彩還原



（2）適用于大工件等樣品檢測的倒置金相顯微鏡

推薦：倒置金相顯微鏡MJ42+顯微相機MSX11/MSX2/MDX10


• 倒置結構適用于大尺寸工件檢測
• 標配鹵素燈光源，可升級為LED光源
• 可實現明場、暗場、偏光觀察方式
• 緊湊穩定高剛性主機架，可承重大尺寸工件
