本文要點(diǎn)：3,6-二甲基氨基芴酮通過特定取代基修飾，實(shí)現(xiàn)吸收峰紅移至1012 nm，同時(shí)發(fā)射超過1300 nm的短波紅外光。時(shí)間依賴密度泛函理論（TD-DFT）計(jì)算表明，取代基的軌道特性有效縮小了HOMO-LUMO能隙，從而增強(qiáng)長波長發(fā)射的性能。結(jié)合InGaAs短波紅外相機(jī)與多波長長通濾光片的成像實(shí)驗(yàn)驗(yàn)證了該材料在1300 nm以上波段的探測(cè)能力。

為構(gòu)建新型短波紅外發(fā)射核心，研究者通過在3,6-二甲基氨基芴酮的C9位調(diào)控電子特性以改變光學(xué)性質(zhì)。本文報(bào)道了一種分子量為381 Da的小分子染料，其最大吸收和發(fā)射峰分別位于1012 nm和1100 nm。利用短波紅外InGaAs相機(jī)成像系統(tǒng)和長通濾光片，檢測(cè)到1300 nm和1400 nm以上的熒光，證實(shí)擴(kuò)展π共軛的優(yōu)化設(shè)計(jì)可實(shí)現(xiàn)發(fā)射紅移。

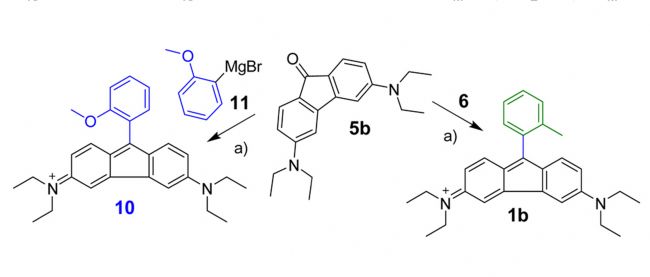

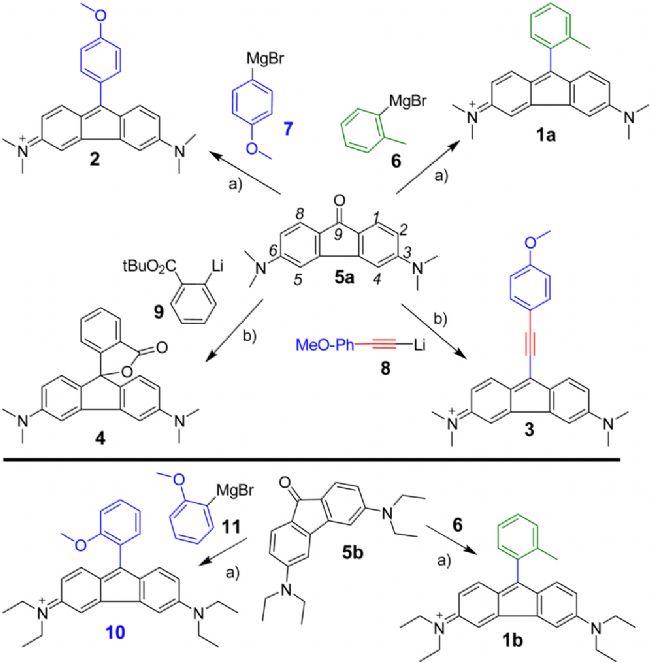

方案1. 由3,6-二甲氨基芴酮（5）合成的SWIR染料

為篩選影響光學(xué)性質(zhì)的取代基，研究者采用模塊化策略在核心結(jié)構(gòu)3,6-二甲基氨基芴酮（5，方案1）的C9位進(jìn)行后期修飾。除參照物鄰甲苯基（6）外，還選用了富電子的對(duì)甲氧基苯基（7）、含炔烴的擴(kuò)展共軛版本（9）、可形成內(nèi)酯的鄰羧酸苯基（8）以及缺電子的3,5-雙（三氟甲基）苯基。所有化合物均通過一維、二維核磁共振及質(zhì)譜確證結(jié)構(gòu)。

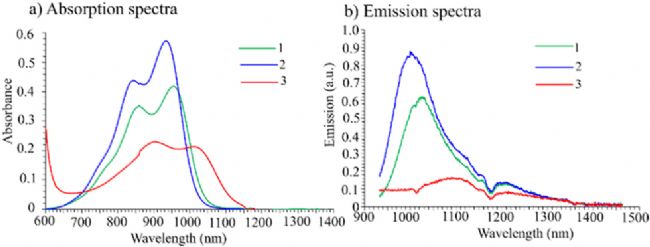

圖1. 1–3在DMSO中的吸收光譜（a）； 933～1463 nm的發(fā)射光譜（b）

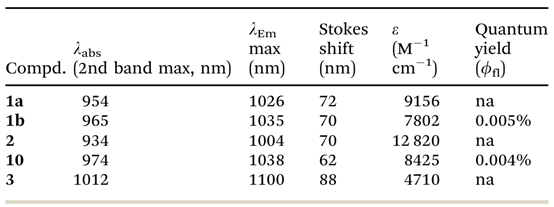

表1. 實(shí)驗(yàn)測(cè)量的光學(xué)特性

FluRdn系列染料1-3及10在短波紅外區(qū)展現(xiàn)出吸收與發(fā)射特性，最大吸收峰與發(fā)射峰分別超過940 nm和1000 nm（圖1及表1）。其吸收峰較寬且摩爾消光系數(shù)（ε）較低，范圍從3號(hào)染料的4710 M⁻¹ cm⁻¹至2號(hào)染料的12820 M⁻¹ cm⁻¹。當(dāng)C9位引入供電子基團(tuán)對(duì)甲氧基苯基（2號(hào)染料）時(shí)，其吸收與發(fā)射強(qiáng)度較1號(hào)略有提升，但最大波長發(fā)生藍(lán)移。若在對(duì)甲氧基苯基與芴核間插入炔基（3號(hào)染料），雖誘導(dǎo)76 nm紅移，但吸收與發(fā)射強(qiáng)度較2號(hào)顯著降低。采用IR-1060（ϕfl=0.32%）和IR-26（ϕfl=0.048%）作為參比，通過相對(duì)法測(cè)得FluRdn 1b與10在DMSO中的熒光量子產(chǎn)率分別為0.005%和0.004%。盡管量子產(chǎn)率較低，其性能仍與典型NIR-II有機(jī)染料（ϕfl=0.001-1%）相當(dāng)。對(duì)比研究顯示，目前廣泛應(yīng)用的供體-受體-供體（D-A-D）型短波紅外染料（如苯并雙噻二唑核心的CH1055）在PBS中吸收/發(fā)射波長為750 nm/1055 nm，量子產(chǎn)率ϕfl為0.098%，表明FluRdn系列可作為D-A-D染料的替代方案用于短波紅外成像研究。相較于具有超高吸收截面和高亮度的聚甲炔染料，F(xiàn)luRdn染料分子量更小，未來或可基于此類羅丹明骨架開發(fā)新型細(xì)胞穿透型短波紅外探針。

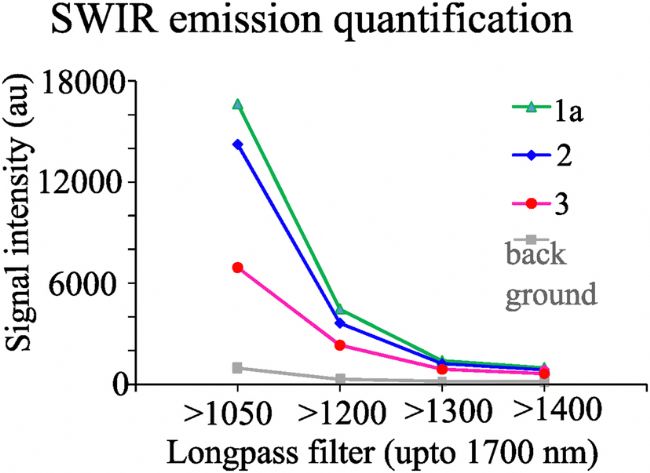

圖2. 使用四個(gè)LP濾光片對(duì)三種染料的SWIR熒光信號(hào)進(jìn)行定量

為評(píng)估FluRdn核心的成像性能，研究者使用980 nm激光（含808 nm激光）作為激發(fā)光源，利用InGaAs相機(jī)，通過1050至1500 nm長通（LP）濾光片篩選特定波長熒光，收集至1700 nm的發(fā)射光子。使用1050 nm LP濾光片（收集1050-1700 nm發(fā)射光子）時(shí)，染料1和2的信背比（SBR）均>16。染料1的SBR略高，而染料2可能因其在980 nm處吸收系數(shù)（ε）較低導(dǎo)致發(fā)射光子減少，致使SBR稍低。值得注意的是，盡管染料3吸收與發(fā)射較弱，其SBR仍表現(xiàn)良好。之后，研究者在980 nm激光激發(fā)下，采用1200、1300及1400 nm LP濾光片對(duì)溶液進(jìn)行成像（圖2）。切換至更長波長的濾光片顯著提升了成像性能。盡管收集到的光子總數(shù)（信號(hào)密度）隨濾光片截止波長增加而減少，但1200 nm LP濾光片的SBR略有上升，而1300 nm和1400 nm LP濾光片的SBR則有所下降。為捕獲>1400 nm的發(fā)射，需將曝光時(shí)間調(diào)整至2秒。這些結(jié)果表明FluRdn核心在>1300 nm成像檢測(cè)中具有重要應(yīng)用價(jià)值。

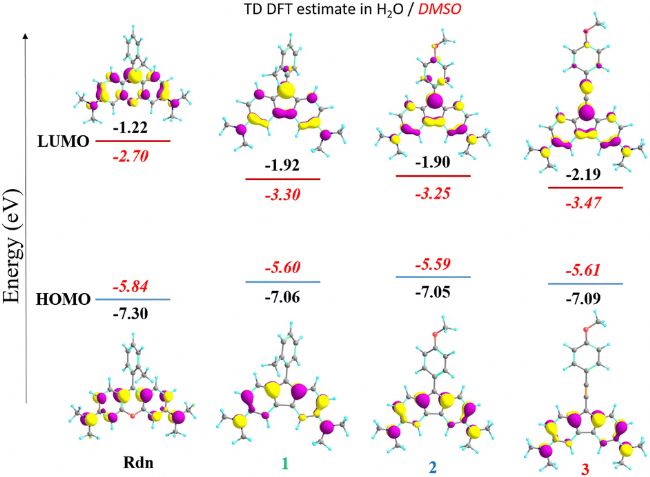

圖3. 分析C-9取代基對(duì)三種熒光染料（1–3）和羅丹明（Rdn）的HOMO/LUMO能級(jí)的影響

為了解釋觀測(cè)到的光學(xué)數(shù)據(jù)與取代基的電子性質(zhì)之間的關(guān)系，研究者進(jìn)行了時(shí)間依賴的密度泛函理論（TD-DFT）計(jì)算。使用Gaussian 16軟件進(jìn)行幾何優(yōu)化和TD-DFT計(jì)算。與實(shí)驗(yàn)數(shù)據(jù)相比，計(jì)算得出的λmax（1：745 nm，2：731 nm，3：793 nm）在兩種溶劑中均低估了達(dá)200 nm，包括Rdn染料（計(jì)算λmax：467 nm）。TD-DFT預(yù)測(cè)的振子強(qiáng)度和SWIR區(qū)域的摩爾吸收與所有FluRdn染料相似。然而，C9取代基對(duì)軌道能級(jí)的影響十分明顯（見圖3）。

參考文獻(xiàn)

Pieczykolan M, Dancer P A, Klein T W, et al. Small organic fluorophores with SWIR emission detectable beyond 1300 nm[J]. Chemical Communications, 2025, 61(25): 4820-4823.

⭐️ ⭐️ ⭐️

動(dòng)物活體熒光成像系統(tǒng) - MARS

In Vivo Imaging System

⭐️ ⭐️ ⭐️

 恒光智影

上海恒光智影醫(yī)療科技有限公司，被評(píng)為“國家高新技術(shù)企業(yè)”，“上海市專精特新中小企業(yè)”，榮獲“科技部重大儀器專項(xiàng)立項(xiàng)項(xiàng)目”，上海市“科技創(chuàng)新行動(dòng)計(jì)劃”科學(xué)儀器領(lǐng)域立項(xiàng)單位。

恒光智影，致力于為生物醫(yī)學(xué)、臨床前和臨床應(yīng)用等相關(guān)領(lǐng)域的研究提供先進(jìn)的、一體化的成像解決方案。

專注動(dòng)物活體成像技術(shù)，成像范圍覆蓋 400-1700 nm，同時(shí)可整合CT, X-ray，超聲，光聲，光熱成像等技術(shù)。

可為腫瘤藥理、神經(jīng)藥理、心血管藥理、大分子藥代動(dòng)力學(xué)等一系列學(xué)科的科研人員提供清晰的成像效果，為用戶提供前沿的生物醫(yī)藥與科學(xué)儀器服務(wù)。
