天空為什么呈現藍色？

130年多年前，物理學家瑞利通過“瑞利散射”推導出，當太陽光通過空氣時，波長較長的紅色光透射力最大（其次是橙、黃色光），它能透過大氣中的微粒射向地面；而波長較短的藍、紫、靛等色光，很容易被懸浮在空氣中的微粒散射開，使天空呈現藍色。

受該事件啟發，研究人員發現反射光和散射光之間會相互干涉，會形成散斑現象。隨著時間的推移，散斑現象產生機理的研究以及物理數學理論的不斷發展，衍生出的激光散斑技術被用于多項實踐，如1987年&1994年，Fujii[1,2]等利用激光散斑成像方法測量了皮膚和視網膜血流變化；1997年，Ulyanov[3]等利用散斑干涉儀測量了微循環的淋巴流和血流變化。

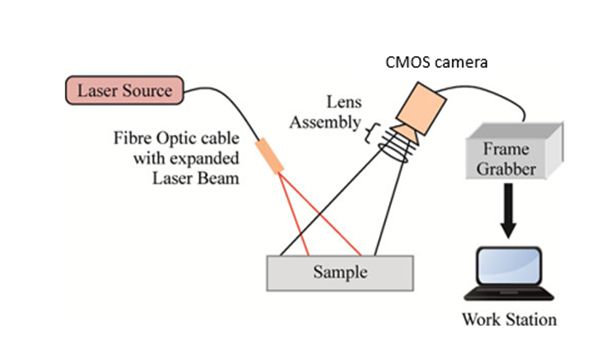

目前利用激光散斑技術對組織血流灌注進行監測，能同時具備活體數據、⽆創、非接觸式、實時、全場監測，無需探頭、造影劑，多種器官組織適用，數據直觀等優勢。廣泛應用于腦卒中，腦損傷、神經認知功能、糖尿病，皮瓣移植等研究領域。

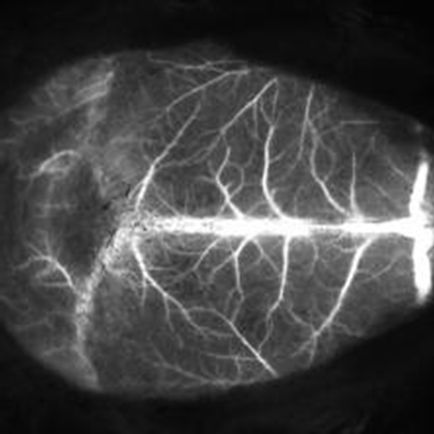

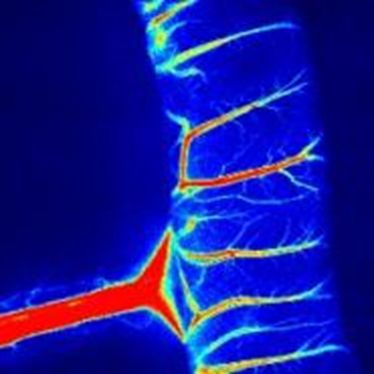

小鼠腸系膜血循環灌注情況，通過色彩算法渲染，將檢測區域內的各種血管內的灌注量以不同顏色呈現，豐富了灌注數據，直觀的表明了不同血管間灌注量的差異。

熒光成像技術工作原理及應用領域

當物質吸收光能后發生躍遷，即從基態躍遷到激發態。由于該激發態并不穩定，在向穩定基態恢復的過程中，被吸收的能量會以光的形式釋放，因此便產生了熒光。常規觀測活體動物體內腫瘤的生長及轉移、感染性疾病發展過程、特定基因的表達等生物學過程中用到的熒光成像技術就是利用了光的吸收性。

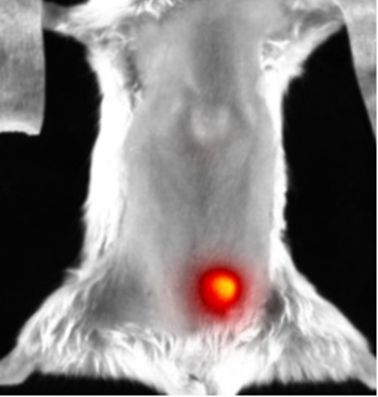

（帶有熒光物質的藥物在小鼠腹腔注射后，通過活體熒光成像觀察藥物在腹腔中的分布情況。）

熒光成像技術因操作極其簡單、所得結果直觀、靈敏度高等特點, 滿足了直接監控生物體內腫瘤生長，藥物追蹤，干細胞遷移等領域的科研需求。

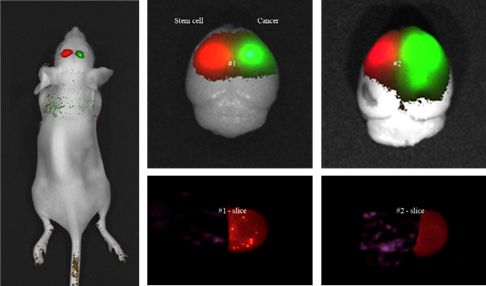

（GFP cancer cell injected into right hemisphere and DiD labeled stem cell injected left hemisphere）

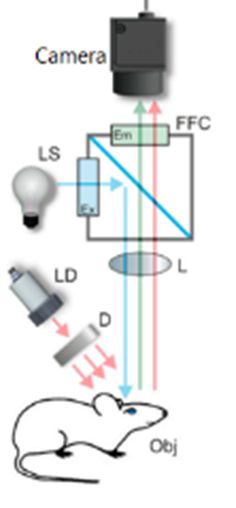

同時使用激光散斑與熒光成像技術，可使科研人員[4]能用熒光信號對血管類型加以區分，并以此甄別血管功能；既簡便又多樣化，進一步滿足了活體成像的數據需求。具體在觀測皮層動靜脈血流中工作原理：1、在激光散斑系統上搭建一套實時熒光信號采集系統。在同一被測動物的待測區域，采集反射的激光信號以呈現激光散斑血流圖，同時采集經過相應波長激發光所激發出的發射光信號，以顯示不同血管內的血流情況。


（Abbr：Obj-object of investigation;L-lens;D-diffuser;LD-laser diode for speckle imaging;LS-light source for fluorescence imaging;Ex-excitation optical filter;Em-emission band-pass filter;FFC-fluorescence filter cube）

• 備注：以觀察大腦皮層為例，需要在麻醉并固定滿意后，將小鼠頭皮切開，顯露相應觀察區域的顱骨；在設備開始采集前，通過尾靜脈注射一定劑量的熒光物質。

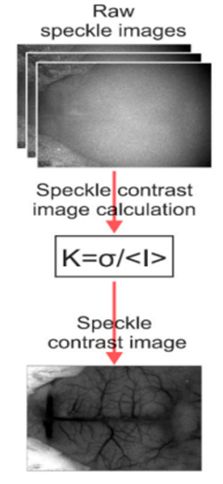

2、通過鏡頭將信號采集，將原始的散斑信號分析識別，經過算法處理，生成腦皮層血流散斑襯比圖。

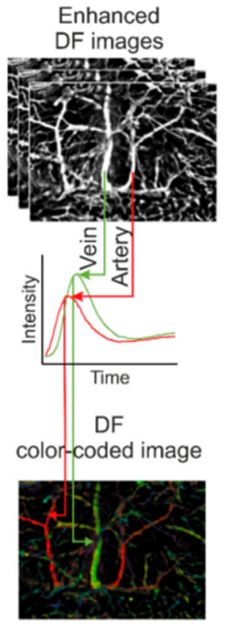

3、同樣通過鏡頭的采集，將出現的熒光信號強度峰值結合時間呈現，用以區分動靜脈的差異。

備注：上圖所示紅綠兩種顏色，分別代表皮層動脈和靜脈的血流情況，依照血液中熒光出現的時間差別，先出現熒光信號的可認為是動脈，后出現熒光信號的是靜脈；同時可見信號強度峰值的大小差異與箭頭所對應的血管管徑大小及血流量情況一致。

4、通過對光學特點的應用，實現既觀察微循環灌注量，又對不同血管功能加以區分的效果。為動靜脈功能相關的科學研究，創造了極大便利，也豐富了灌注量和活體組織形態的數據。

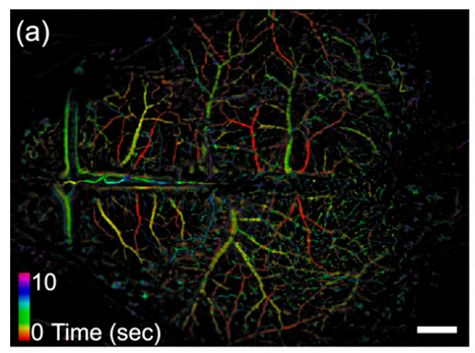

備注：經過熒光信號識別和處理后，紅色代表動脈，綠色代表靜脈。

通過這樣的技術和搭建，可成功探明皮層動靜脈之間血流的差異，并且發現矢狀竇內血流情況是最緩慢的。借此彌補了激光散斑血流成像系統只能實時呈現血流灌注，但無法區分血管功能的不足，拓展了活體成像技術應用場景，為微循環研究增加了更多可能性。


---

【參考文獻】

[1] Fuji H,Nohira K,et al.Evaluation of blood flow by laser speckle image sensing [J].Applied Optics,1987,26:5321-5325

[2] Fuji H,Visualization of retinal blood flow by laser speckle flow graphy [J].Med.Biol.Eng.Comput,1994,32:302-304

[3] Ulyanov S,Tuchin V.The application of speckle interferometry for the monitoring of blood and lymphflow in microvessels [J].Lasers in Medical Science,1997,2:31-41.

[4] Vyacheslav Kalchenko, Anton Sdobnov,et al.A Robust Method for Adjustment of Laser Speckle Contrast Imaging during Transcranial Mouse Brain Visualization[J].Photonics,2019.
